یک کابین رنگ‌پاشی جریان رو به پایین چگونه کار می‌کند؟

جریان هوای عمودی با حرکت دادن هوا به‌صورت مستقیم به سمت پایین، محیطی تمیز برای پاشش ایجاد می‌کند. هوای پاک از طریق فیلترهای سقفی وارد می‌شود، به‌نرمی روی خودروی شما حرکت می‌کند و مستقیماً به داخل چاله‌های اگزوز کف کشیده می‌شود. این حرکت مداوم به جذب فوری ذرات معلق در هوا کمک می‌کند.

گردوغبار و آلاینده‌های معلق در هوا باعث بیش از ۹۰٪ عیوب رنگ در کابین‌های پاشش می‌شوند. نیروی جاذبه همراه با سرعت‌های یکنواخت هوای رو به پایین، پاشش اضافی رنگ را به سمت پایین و دور از پوشش‌های تازه و خیس هدایت می‌کند. برخلافکابین‌های رنگ نیمه داون‌درفتیا چیدمان‌های استاندارد کابین رنگ صنعتی، یک کابین رنگ داون‌درفت کامل ذرات سنگین را به‌طور مؤثر در زیر شبکه‌های کف به دام می‌اندازد. تولیدکنندگان برتر مانند Guangli کابین‌های داون‌درفت با بازدهی بالا طراحی می‌کنند تا هر بار پوشش‌های بی‌نقصی ایجاد شود.

نکات کلیدی

• کابین‌های رنگ داون‌درفت هوای پاک را مستقیماً از سقف به داخل چاله‌های اگزوز کف می‌کشند.
• جریان هوای عمودی همراه با نیروی جاذبه، پاشش اضافی رنگ را فوراً حذف می‌کند تا از عیوب سطحی جلوگیری شود.
• فیلترهای چندمرحله‌ای سقف و کف، ذرات ریز گردوغبار و باقی‌مانده‌های سنگین رنگ را به‌طور مؤثر جذب می‌کنند.
• واحدهای تأمین هوای جبرانی، هوای ورودی را گرم می‌کنند و فشار مثبت هوا را حفظ می‌کنند تا گردوغبار کارگاه بیرون بماند.
• حرکت مداوم هوای رو به پایین با کشیدن بخارات شیمیایی سمی از ناحیه تنفس، از سلامت تکنسین محافظت می‌کند.

نحوه عملکرد کابین رنگ داون‌درفت

درک چرخه کامل جریان هوا به شما کمک می‌کند تا عملیات پرداخت و رنگ‌آمیزی کارآمدی را حفظ کنید. یککابین رنگ داون‌درفتبا عملکرد بالا به تهویه مکانیکی مداوم متکی است تا محیطی بسیار تمیز و با دمای کنترل‌شده برای پاشش در کارگاه خودروسازی شما ایجاد کند.

ورودی هوا در کابین پاشش رنگ

کابین پاشش رنگ شما چرخه فعال تهویه مکانیکی خود را در واحد تأمین هوای جبرانی مستقیم (AMU) آغاز می‌کند. AMU هوای تازه بیرون را مستقیماً به سیستم تأمین می‌کشد و آن را سریع گرم می‌کند تا با نیازهای دقیق فرآیند شما مطابقت داشته باشد. برای مثال، این سیستم می‌تواند افزایش دمای ۱۱۰ درجه فارنهایت نسبت به هوای بیرون ایجاد کند و هنگام کاهش دمای محیط بیرون تا ۲۰ درجه فارنهایت، به‌راحتی هوای گرم ۱۳۰ درجه فارنهایت تأمین کند. حسگرهای کنترل دیجیتال خروجی مشعل را به‌طور پیوسته تنظیم می‌کنند تا از تغییرات ناخواسته دما جلوگیری شود. در همین حال، درایوهای فرکانس متغیر یکپارچه، حجم هوای ورودی و خروجی را کنترل می‌کنند. این کنترل دقیق، فشار از پیش تنظیم‌شده کابین را حتی هنگام جمع شدن ذرات رنگ در فیلترها حفظ می‌کند.

پس از گرم شدن، سیستم ورودی هوای مطبوع را به یک پلنوم تأمین سقفی تمام‌طول که مستقیماً بالای محفظه کار نصب شده است، وارد می‌کند. فیلترهای ورودی چندمرحله‌ای، ذرات ریز گردوغبار را پیش از تماس هوا با سطح خودرو حذف می‌کنند:

مهندسان Guangli این سیستم‌های پخش هوای سقفی را با دقت بالا طراحی می‌کنند. این چیدمان مهندسی‌شده، سرعت خطی یکنواخت هوا را در سراسر عرض کابین حفظ می‌کند و از گردابه‌های متلاطم و نواحی هوای کثیف جلوگیری می‌کند.

جریان هوای رو به پایین و استخراج از چاله

پس از عبور هوا از مدیای پخش سقفی، به سمت پایین روی قطعه کار جریان می‌یابد. چرخه کامل حرکت، هوا را به‌نرمی از داخل محفظه کابین عبور می‌دهد:

1. هوای گرم و فیلترشده از پلنوم سقفی خارج می‌شود و در سراسر عرض سقف جریان پیدا می‌کند.

2. ستون هوا در اطراف سطح قطعه کار با سرعت ۵۰ تا ۷۰ فوت بر دقیقه (۰٫۲۵ تا ۰٫۳۵ متر بر ثانیه) به‌صورت عمودی به سمت پایین حرکت می‌کند.

3. هوای دارای ذرات وارد چاله اگزوز کف می‌شود که تقریباً تمام طول کف کابین را پوشش می‌دهد.

4. مدیای فیلتر زیرکف، باقی‌مانده‌های سنگین رنگ را پیش از خروج هوا توسط فن‌های اگزوز، به‌طور مؤثر جذب می‌کند.

این مسیر عمودی و مداوم رو به پایین، پاشش اضافی رنگ را فوراً حذف می‌کند و پوشش‌های شفاف خیس شما را بی‌نقص نگه می‌دارد. کابین‌های داون‌درفت بخارات حلال سمی را از ناحیه تنفس شما بسیار بهتر از سیستم‌های افقی پاکسازی می‌کنند. چیدمان‌های استاندارد کراس‌فلو مسیرهای افقی هوا ایجاد می‌کنند که اغلب باعث آشفتگی شده و گردوغبار را دوباره روی پنل‌های خیس می‌نشانند. همچنین، کابین‌های رنگ نیمه داون‌درفت هوا را به‌صورت مورب به سمت دیواره‌های اگزوز عقب می‌کشند نه مستقیم به پایین. در مقابل، کابین‌های داون‌درفت کامل تمام پاشش اضافی سنگین را مستقیماً به شبکه‌های کف هدایت می‌کنند، پیش از آنکه آلودگی معلق بتواند روی رنگ تازه بنشیند.

استاندارد NFPA 33 حداقل سرعت متوسط هوا برابر با ۱۰۰ فوت بر دقیقه را در سراسر مقطع کابین که در ناحیه شبکه کف و تحت شرایط عادی کار اندازه‌گیری می‌شود، مشخص می‌کند.

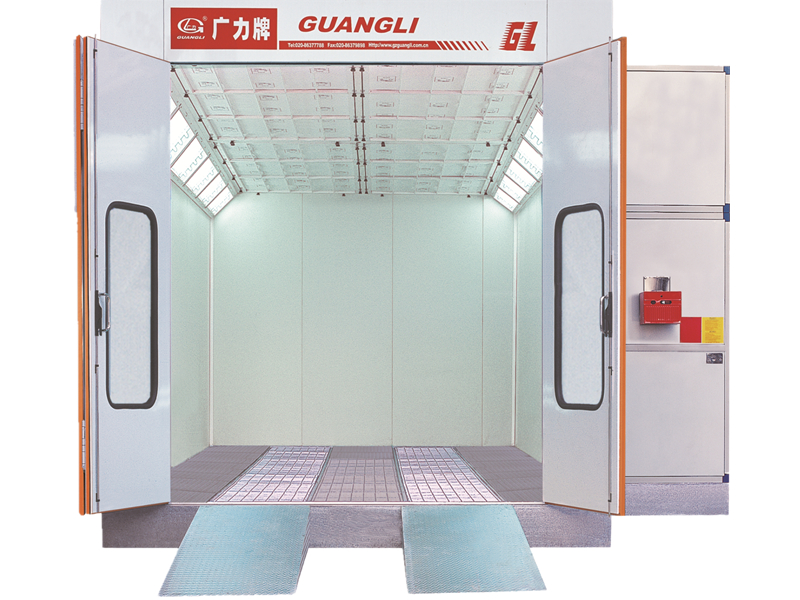

شبکه‌های کف فولادی سنگین به‌طور ایمن وزن کامل خودرو را تحمل می‌کنند و هم‌زمان اجازه می‌دهند هوای آلوده وارد چاله‌های اگزوز زیرکف شود. فیلترهای لایه‌ای گیرانداز درون چاله، ذرات چسبنده رنگ را روی الیاف فیلتر جذب می‌کنند. این فیلتراسیون چندلایه، تیغه‌های فن اگزوز و کانال‌ها را از تجمع سنگین محافظت می‌کند. یک کابین رنگ صنعتی که از این سیستم دقیق مکش اگزوز استفاده می‌کند، استانداردهای ایمنی بالا را حفظ کرده و به‌طور مداوم پوشش‌های بی‌نقص ارائه می‌دهد.

مراحل فیلتراسیون در کابین پاشش

کابین پاشش داون‌درفت شما برای ایجاد پوشش‌های بی‌نقص به یک فرآیند تمیزکاری پیشرفته چندمرحله‌ای متکی است. هوا از موانع فیزیکی مختلف، از پلنوم ورودی سقفی تا مسیر خروجی کف، عبور می‌کند.

مدیای پخش سقفی

فیلترهای ورودی سقفی به‌عنوان دفاع اصلی در برابر آلودگی‌های ریز داخل کابین پاشش عمل می‌کنند. الیاف مصنوعی نبافته یا پدهای فایبرگلاس با چگالی بالا، ذرات ریز گردوغبار را تا اندازه ۱۰ میکرون حذف می‌کنند. این مدیاهای پخش دارای رتبه MERV 10 یا بالاتر هستند و بیش از ۹۹٪ آلاینده‌های ریز معلق در هوا را پیش از ورود هوا به ناحیه فعال پاشش جذب می‌کنند. هوای پاک به‌طور یکنواخت از سراسر این لایه سقفی عبور می‌کند تا از پوشش‌های شفاف تازه در برابر ذرات گردوغبار محافظت کند.

پنل‌های انتشار با بازدهی بالا، هوای ورودی را به‌طور یکنواخت در سراسر عرض کامل پلنوم سقف پخش می‌کنند. این چیدمان مهندسی‌شده دقیق، الگوی جریان هوای لایه‌ای، روان و بدون تلاطم را بدون ایجاد نواحی هوای آلوده ایجاد می‌کند. باید رسانه‌های انتشار سقفی را هر ۱٬۰۰۰ تا ۱٬۵۰۰ ساعت کارکرد یا زمانی که فشار تفاضلی ۱۵۰ پاسکال بالاتر از مقدار اولیه می‌رود، تعویض کنید. تعویض به‌موقع فیلتر از افت ناگهانی سرعت هوا در سراسر محفظه کابین جلوگیری می‌کند.

گیرنده‌های کف و فیلترهای اگزوز

هوای مملو از ذرات به سمت پایین روی سطح خودرو جریان می‌یابد و از میان شبکه‌های فولادی سنگین کف وارد چاله اگزوز می‌شود. پدهای گیرنده اگزوز، ذرات معلق چسبنده ناشی از پاشش بیش‌ازحد را زیر شبکه‌های کف به دام می‌اندازند، پیش از آنکه بخارات خطرناک از محفظه کابین خارج شوند. کارگاه‌های پرداخت، پدهای کاغذی منبسط‌شده دارای شش لایه منبسط با پشتی پلی‌استر یا رسانه پلی‌استری بافت‌دار را برای به دام انداختن مؤثر ذرات رنگ نصب می‌کنند.

یک سیستم فیلتراسیون با عملکرد بالا، تیغه‌های فن اگزوز و کانال‌کشی را از تجمع سنگین مواد ناشی از پاشش بیش‌ازحد محافظت می‌کند. استانداردهای ایمنی NFPA 33 الزام می‌کنند که دودکش نهایی اگزوز حداقل ۶ فوت بالاتر از بلندترین نقطه سازه ساختمان شما امتداد داشته باشد تا بخارات به‌صورت ایمن پراکنده شوند. باید پدهای گیرنده کف را هر ۶۰ تا ۱۰۰ ساعت کارکرد یا زمانی که فشار چاله به ۸۰ تا ۱۰۰ پاسکال می‌رسد، تغییر دهید. تعویض منظم فیلترها، مواد باقی‌مانده ناشی از پاشش را حذف کرده، از تجهیزات شما محافظت می‌کند و تهویه عمودی متعادل را در سراسر کارگاه حفظ می‌کند.

واحدهای تأمین هوای جبرانی و تعادل فشار

واحدهای تأمین هوای جبرانی، شرایط عملیاتی بهینه را درون محفظه کابین پرداخت شما حفظ می‌کنند. یک واحد هوای جبرانی، هوای پاک بیرون را به سیستم اصلی تأمین می‌کشد، جریان هوای ورودی را آماده‌سازی می‌کند و هوای تازه را مستقیماً به فضای فعال پاشش شما هدایت می‌کند.

تنظیم دما و گرمایش

یک واحد هوای جبرانی، هوای تازه بیرون را در طول عملیات فعال پرداخت به‌طور مداوم پیش‌گرم می‌کند. کنترل‌های دیجیتال مشعل را تنظیم می‌کنید تا دمای دقیق هوا برای اجرای روان رنگ به دست آید. مدیریت حرارتی دقیق کمک می‌کند پوشش‌های مایع به‌طور یکنواخت روی پنل‌های بدنه خودرو جریان یابند، بدون شره، افتادگی یا ترک‌های ناشی از حلال.

تنظیمات کنترل‌شده دما، زمان‌های پخت را در حالت‌های پخت با حرارت بالا تسریع می‌کنند. سیستم گرمایش تأمین هوا، پس از پایان عملیات فعال پاشش، دمای کابین را به‌طور مؤثر افزایش می‌دهد. توزیع حرارتی مناسب، از قطعات الکترونیکی حساس خودرو محافظت می‌کند و در عین حال پوشش‌های شفاف خیس را به‌طور کامل و یکنواخت می‌پزد.

فشار استاتیک و کنترل پاشش بیش‌ازحد

تعادل فشار، حرکت هوا را داخل اتاقک پاشش کنترل می‌کند. باید حجم هوای فن تأمین را کمی بیشتر از حجم هوای فن اگزوز نگه دارید. این تعادل مکانیکی دقیق فشار، محیطی با فشار مثبت ایجاد می‌کند که رنگ تازه را در برابر گردوغبار آلوده کف کارگاه محافظت می‌کند.

1. واحد هوای جبرانی، هوای آماده‌سازی‌شده را با نرخ کنترل‌شده به پلنوم تأمین فشار می‌دهد.

2. حجم تأمین هوا از حجم اگزوز بیشتر است تا فشار مثبت داخل کابین ایجاد شود.

3. هر زمان که اپراتورها درهای کابین را باز می‌کنند، هوا از طریق درزگیرهای در به سمت بیرون حرکت می‌کند.

4. تهویه متعادل، مواد ناشی از پاشش بیش‌ازحد و آلاینده‌ها را مستقیماً به سمت چاله‌های اگزوز کف هدایت می‌کند.

اختلاف فشار استاتیک مثبت توصیه‌شده، ۰٫۰۲ تا ۰٫۰۵ اینچ ستون آب است.

طراحی‌های چاله Guangli، مکش اگزوز را در زیر شبکه‌های سنگین کف بهینه می‌کنند تا بخارات رنگ را به‌صورت ایمن جذب کنند. کنترل مناسب فشار، سرعت‌های یکنواخت هوا را در سراسر اتاقک‌های مدرن جریان پایین حفظ می‌کند. اتاقک‌های استاندارد نیمه جریان پایین یا طرح‌های سنتی اتاقک پاشش صنعتی، زمانی که فیلترهای اگزوز ضایعات رنگ جمع می‌کنند، پایداری فشار را از دست می‌دهند. در مقابل، اتاقک‌های پیشرفته جریان پایین، با افزایش بار فیلتر تا ۱٫۵ تا ۲٫۰ اینچ ستون آب، سرعت فن را به‌طور خودکار تنظیم کرده و ذرات معلق را به‌طور قابل اعتماد حذف می‌کنند.

مزایای کلیدی اتاقک رنگ جریان پایین

کنترل آلودگی و کیفیت پرداخت

تهویه عمودی رو به پایین، پوشش‌های شفاف تازه شما را از ذرات معلق آزاد در ناحیه فعال پاشش محافظت می‌کند. هوای پاک فیلترشده از طریق پنل‌های انتشار کامل سقف وارد شده و مستقیماً روی بدنه خودرو به سمت پایین حرکت می‌کند. این مسیر عمودی پیوسته، ذرات رنگ پاشیده‌شده خیس را فوراً دور می‌کند و از ایجاد لکه‌های ناخوشایند ناشی از گردوغبار، آلودگی و رطوبت محبوس روی سطوح پوشش شفاف تازه جلوگیری می‌کند.

یک اتاقک رنگ جریان پایین حرفه‌ای، سرعت جریان هوا را بین ۵۰ تا ۱۲۵ فوت بر دقیقه در سراسر فضای کاری حفظ می‌کند تا به‌طور مداوم پرداختی با کیفیت بالا ایجاد شود. نیروی جاذبه مستقیماً با این سرعت کنترل‌شده هوای رو به پایین همکاری می‌کند تا مه سنگین رنگ را از طریق شبکه‌های کف خارج کند. سرعت‌های نامنظم یا ناکافی هوا، نقص‌های رایج پوشش مانند پوست پرتقالی، تغییر شدید رنگ و ذرات گردوغبار سطحی ایجاد می‌کنند. در حالی که اتاقک‌های رنگ نیمه جریان پایین، هوا را به‌صورت مورب به سمت اگزوزهای دیوار پشتی می‌کشند، جریان عمودی کامل فشار یکنواختی را پیرامون هر پنل بدنه حفظ می‌کند.

ایمنی اپراتور و حذف بخارات خطرناک

سیستم‌های مکش اگزوز کف در اتاقک‌های جریان پایین، با کشیدن مستقیم بخارات شیمیایی مضر به سمت پایین و دور از ناحیه تنفس شما، از سلامت اپراتور محافظت می‌کنند. تهویه مداوم رو به پایین، بخارات حلال قابل اشتعال را در طول عملیات پاشش سنگین به ۲۵٪ یا کمتر از حد پایین انفجار رقیق می‌کند. این مکش سریع، بخارات متراکم حلال را مستقیماً به چاله‌های فیلتر زیرکف هدایت کرده و از تجمع خطرناک گازهای قابل اشتعال در محفظه کابین جلوگیری می‌کند.

حرکت متعادل هوا در اتاقک‌های مدرن جریان پایین، ترکیبات آلی فرار سمی را در محدوده‌های مجاز و ایمن قرار می‌دهد. باید همیشه برگه اطلاعات ایمنی هر ماده رنگ را برای بررسی حدود خطرات شیمیایی خاص و دستورالعمل‌های اجباری ایمنی شخصی مطالعه کنید. استانداردهای شناخته‌شده سلامت، محدودیت‌های سختگیرانه مواجهه مانند ۲۰ ppm برای اتیل‌بنزن و زایلن، همراه با محدودیت ۰٫۵ ppm برای بخارات بنزن را اعمال می‌کنند. کار با اتاقک رنگ جریان پایین یا یکاتاقک رنگ‌پاشی صنعتیبا جریان هوای ثابت، از تکنسین‌های کارگاه محافظت کرده و در عین حال استانداردهای ضروری انطباق مقرراتی را رعایت می‌کند.

جریان هوای عمودی رو به پایین، آلاینده‌های معلق را فوراً حذف می‌کند. رسانه ورودی خالص سقف، گرمایش کنترل‌شده و فشار استاتیک مثبت درون یک اتاقک رنگ جریان پایین Guangli با هم کار می‌کنند تا از فضای کاری شما محافظت کنند. این سیستم مواد سنگین ناشی از پاشش بیش‌ازحد را مستقیماً به چاله‌های اگزوز کف می‌کشد. شما از ایجاد ذرات گردوغبار جلوگیری کرده و در هر پروژه به پرداختی با کیفیت بالا دست می‌یابید.

ارتقای تأسیسات شما مزایای عملیاتی فوری ایجاد می‌کند. یک اتاقک رنگ جریان پایین کامل می‌تواند خروجی روزانه کار را ۴۰ تا ۶۰٪ افزایش دهد و سرمایه‌گذاری شما را طی ۱۲ تا ۲۴ ماه بازگرداند. مدل‌های استاندارد اتاقک رنگ‌پاشی صنعتی و اتاقک‌های رنگ نیمه جریان پایین به‌سادگی نمی‌توانند با این عملکرد رقابت کنند. امروز عملیات کارگاه خود را ارتقا دهید تا بهره‌وری را افزایش داده و پرداختی تمیز ایجاد کنید.

سؤالات متداول

تفاوت اصلی بین اتاقک‌های رنگ جریان پایین و اتاقک‌های رنگ نیمه جریان پایین چیست؟

اتاقک‌های جریان پایین، هوای پاک را مستقیماً به سمت چاله‌های اگزوز کف می‌کشند. در مقابل، اتاقک‌های رنگ نیمه جریان پایین، هوا را به‌صورت مورب از روی خودرو به سمت اگزوزهای دیوار پشتی می‌کشند. جریان هوای عمودی کامل، پاشش بیش‌ازحد سنگین رنگ را سریع‌تر به دام می‌اندازد و از پوشش‌های شفاف خیس شما در برابر گردوغبار آزاد کارگاه محافظت می‌کند.

هر چند وقت یک‌بار باید فیلترهای اتاقک پاشش جریان پایین خود را تعویض کنید؟

باید رسانه انتشار سقفی را هر ۱٬۰۰۰ تا ۱٬۵۰۰ ساعت کارکرد تعویض کنید. پدهای گیرنده اگزوز زیرکف را هر ۶۰ تا ۱۰۰ ساعت کارکرد تعویض کنید. تعویض منظم فیلتر، سرعت مناسب جریان عمودی هوا را حفظ کرده و از کانال‌کشی اگزوز در برابر تجمع سنگین رنگ محافظت می‌کند.

اتاقک رنگ جریان پایین استاندارد باید چه سرعت هوایی را حفظ کند؟

یک اتاقک جریان پایین کامل، سرعت هوای رو به پایین بین ۵۰ تا ۷۰ فوت بر دقیقه را در اطراف قطعه کار حفظ می‌کند. NFPA 33 میانگین سرعت هوا ۱۰۰ فوت بر دقیقه را در سراسر ناحیه شبکه کف مشخص می‌کند. سرعت مناسب هوا، بخارات خطرناک را به‌سرعت از ناحیه تنفس شما دور می‌کند.

چرا فشار استاتیک مثبت در یک اتاقک رنگ‌پاشی صنعتی اهمیت دارد؟

فشار استاتیک مثبت، گرد و غبار کف کارگاه را خارج از ناحیه پاشش شما نگه می‌دارد. واحد تأمین هوای جبرانی شما کمی بیشتر از مقداری که فن اگزاست خارج می‌کند، هوا تأمین می‌کند. این تعادل فشار هنگام باز کردن درهای کابین، هوای تمیز را به سمت بیرون می‌راند و باعث می‌شود پوشش‌های تازه در کابین رنگ‌پاشی صنعتی شما تمیز باقی بمانند.
