اتاق رنگ جریان رو به پایین (Downdraft) چیست؟

شما از خودروی کلاسیک فاصله می‌گیرید، لایه تازه رنگ قرمز تیره آن زیر نور می‌درخشد. سپس آن را می‌بینید: یک ذره کوچک گرد و غبار که در پوشش شفاف (کلیر) گیر کرده است. ساعت‌ها کار دقیق، در یک لحظه خراب شد. این ناامیدی باعث می‌شود کارگاه‌های حرفه‌ای یک سوال حیاتی بپرسند: چرا فناوری جریان هوای رو به پایین (downdraft) برای دستیابی به پرداخت‌های بی‌نقص، از سایر طراحی‌های جریان هوا بهتر عمل می‌کند؟

این مقاله به تعریف اتاق رنگ با جریان هوای رو به پایین (downdraft) می‌پردازد، مکانیسم جریان هوای آن را توضیح می‌دهد و کاربردهای آن را بررسی می‌کند. شما با نقاط قوت این فناوری، معایب آن و نحوه انتخاب اتاقی که با نیازهای تولید شما مطابقت داشته باشد، آشنا خواهید شد. در پایان، شما یک تصمیم سرمایه‌گذاری آگاهانه خواهید گرفت.

نکات کلیدی

• یک اتاق رنگ با جریان هوای رو به پایین (downdraft) هوای پاک را از سقف به پایین و از طریق کف به بیرون می‌راند. این جریان هوای عمودی، ذرات رنگ معلق و گرد و غبار را از محیط کار شما خارج می‌کند.
• این طراحی به شما پرداخت تمیزتر با نقص‌های کمتر می‌دهد. شما زمان کمتری را صرف سنباده‌زنی و پولیش پس از هر بار رنگ‌آمیزی می‌کنید.
• اتاق‌های با جریان هوای رو به پایین همچنین ایمنی شما را بهبود می‌بخشند. آن‌ها بخارات و ذرات مضر را به سرعت از محدوده تنفسی شما دور می‌کنند.
• نقطه ضعف اصلی، هزینه بالاتر است. شما برای نصب به یک کف مرتفع یا گودال نیاز دارید و این سیستم نسبت به سایر انواع اتاق‌ها انرژی بیشتری مصرف می‌کند.

جریان هوای رو به پایین (Downdraft) چگونه کار می‌کند

تعریف اتاق رنگ با جریان هوای رو به پایین (Downdraft)

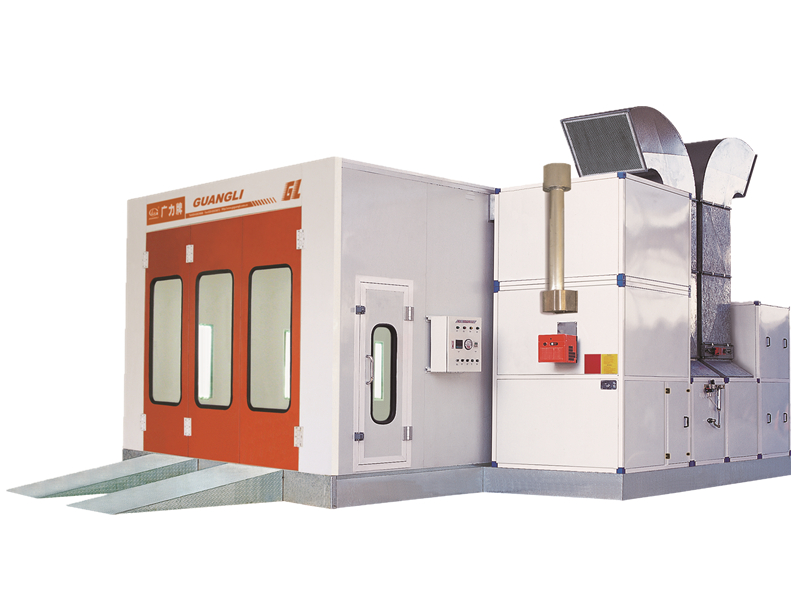

اتاق رنگ با جریان هوای رو به پایین، یک اتاق اسپری کاملاً محصور است که برای وسایل نقلیه و اقلام بزرگ طراحی شده است. ویژگی تعیین‌کننده آن مسیر عمودی هوا است: هوای پاک از طریق فیلترهای سقف وارد شده و از طریق خروجی‌های سطح کف خارج می‌شود. این طراحی محیطی کنترل‌شده ایجاد می‌کند که در آن جاذبه به جای مخالفت، با جریان هوا همکاری می‌کند.

این سیستم دو عملکرد اصلی دارد. اول، یک محیط کاری تمیز برای کارهای بازسازی ایجاد می‌کند. دوم، ذرات رنگ معلق را به طور موثر از محدوده تنفسی شما و سطح کار دور می‌کند. شما از بهبود کیفیت پرداخت و افزایش ایمنی در حین کار بهره‌مند می‌شوید.

جریان هوا از یک پلنوم (محفظه) سقفی تمام‌طول شروع می‌شود. این پلنوم معمولاً تمام یا بخش عمده سقف را اشغال می‌کند و شامل یک فیلتر یکپارچه است که هوا را قبل از ورود به اتاق ضدعفونی می‌کند. سپس هوا به صورت عمودی به سمت پایین روی قطعه‌ای که رنگ می‌کنید جریان می‌یابد. در سطح کف، یک گودال تخلیه در طول اتاق قرار دارد. این گودال شامل فیلترهایی است که ذرات رنگ معلق را جذب کرده و مواد سمی را قبل از خروج هوا از سیستم تخلیه اتاق، حذف می‌کند.

نصب بر اساس چیدمان تاسیسات شما متفاوت است. می‌توانید اتاق را روی پایه‌های فولادی نصب کنید که کف را بالا می‌برد و فضایی برای تخلیه زیر کف ایجاد می‌کند. متناوباً، ممکن است نیاز به ساخت یک گودال بتنی زیر اتاق داشته باشید. هر رویکرد به نتیجه یکسانی می‌رسد: یک مسیر اختصاصی برای خروج هوای آلوده به سمت پایین.

فرآیند گام‌به‌گام جریان هوا

درک توالی جریان هوا به شما کمک می‌کند تا بفهمید چرا این طراحی برتر است. این سه مرحله را دنبال کنید:

1. مرحله ۱ (پلنوم ورودی و فیلتراسیون): هوا وارد پلنوم تامین اتاق می‌شود و از فیلترهای سقفی که به عنوان رسانه پخش‌کننده عمل می‌کنند، عبور می‌کند. این فیلترها ترکیبی از یک پیش‌فیلتر با یک فیلتر نهایی ساخته شده از رسانه‌های پیوند حرارتی با ساختار پیش‌رونده هستند که با ماده چسبنده (tackifier) درمان شده‌اند. این ترکیب ذرات را قبل از رسیدن به قطعه کار شما جذب می‌کند.

2. مرحله ۲ (جریان عمودی و توری‌های کف): هوای پاک به سمت پایین و اطراف قطعه ادامه می‌یابد و هنگام حرکت، ذرات رنگ معلق را جمع‌آوری می‌کند. هوای آلوده از طریق فیلترهای تخلیه واقع در یک گودال توری‌دار در سطح کف کشیده می‌شود. این فیلترها از الیاف شیشه‌ای رشته‌ای پیوسته با الگوی بافت باز برای حداکثر کارایی استفاده می‌کنند.

3. مرحله ۳ (فن‌های تخلیه): هوای حاوی رنگ چندین بار تغییر جهت می‌دهد تا از گرفتگی سطحی و مه‌آلودگی جلوگیری شود. سپس از یک فن تخلیه که برای تحمل فشار استاتیکی فیلترها اندازه‌گیری شده است، عبور می‌کند. تولیدکنندگان اندازه موتور و فن را برای هر اتاق دقیقاً تنظیم می‌کنند تا زیر محدودیت‌های نویز OSHA کار کند.

تفاوت عملکرد زمانی آشکار می‌شود که طراحی‌های جریان هوا را مقایسه کنید:

شما همچنین می‌توانید جریان هوای رو به پایین را از سیستم‌های نیمه رو به پایین (semi-downdraft) تشخیص دهید:

برای تعیین قدرت سیستم، یک مثال استاندارد را در نظر بگیرید. غرفه‌ای با عرض ۱۶ فوت و ارتفاع ۱۴ فوت با سرعت هوای معمول ۵۰ فوت در دقیقه کار می‌کند. کل جریان هوا به صورت ۱۶ × ۴۰ × ۵۰ = ۳۲,۰۰۰ CFM محاسبه می‌شود. تقسیم این جریان هوا بر حجم غرفه یعنی ۸,۹۶۰ فوت مکعب، نرخ تعویض هوای ۳.۵ بار در دقیقه را به دست می‌دهد. این تبادل سریع، جو را در طول فرآیند رنگ‌آمیزی شما تمیز و ایمن نگه می‌دارد.

کاربردهای رایج غرفه‌های اسپری رنگ

صافکاری و نقاشی خودرو

تعمیرگاه‌های حرفه‌ای صافکاری و نقاشی، غرفه رنگ با جریان رو به پایین (downdraft) را به عنوان ابزار اصلی خود برای دستیابی به نتایج با کیفیت نمایشگاهی انتخاب می‌کنند. الگوی جریان هوای عمودی، ذرات رنگ معلق را مستقیماً از پنل‌های بدنه عمودی دور می‌کند، که هنگام رنگ‌آمیزی درب‌ها، گلگیرها و پنل‌های جانبی اهمیت زیادی دارد. سیستم جریان متقاطع (crossdraft)، هوا را به صورت افقی از روی این سطوح عبور می‌دهد که احتمال نشستن ذرات روی رنگ تازه قبل از خشک شدن را افزایش می‌دهد.

تفاوت در کیفیت نهایی مستقیماً به صرفه‌جویی در نیروی کار منجر می‌شود. غرفه‌های با جریان رو به پایین کمترین نقص را ایجاد می‌کنند، به این معنی که زمان بسیار کمتری را صرف پولیش و پرداخت پس از هر کار می‌کنید. آن زمان کاهش‌یافته برای پولیش، بهره‌وری شما را افزایش داده و هزینه‌های نیروی کار را برای هر وسیله نقلیه کاهش می‌دهد. خشک شدن سریع‌تر نیز به کوتاه‌تر شدن چرخه‌های کاری کمک می‌کند. شما می‌توانید گرما و جریان هوا را به دقت کنترل کنید و از خشک شدن یکنواخت برای رنگ‌های پایه آب و حلال اطمینان حاصل کنید. نتیجه، یک پرداخت با کیفیت بالا است که انتظارات مشتری را بدون نیاز به دوباره‌کاری‌های پرهزینه برآورده می‌کند.

کارهای صنعتی و پرداخت سفارشی

فراتر از تعمیرات خودرو، طراحی با جریان رو به پایین به کاربردهای صنعتی سخت‌گیرانه‌ای خدمت می‌کند که در آن‌ها کمال سطح حیاتی است. صنایعی که به این فناوری متکی هستند عبارتند از:

• پوشش‌دهی قطعات هوافضا
• پرداخت بدنه شناورهای دریایی
• تولید مبلمان
• تولید تجهیزات سنگین و OEM

نقاشان موتورسیکلت‌های سفارشی و پرداخت‌کاران مبلمان‌های لوکس نیز به این محیط تمیز و کنترل‌شده وابسته هستند. طراحی محصور، فضای کاری با نور مناسب فراهم می‌کند که جذب گرد و غبار و بخارات را به حداکثر رسانده و هم از اپراتور و هم از قطعه کار محافظت می‌کند.

برای ماشین‌آلات بزرگ، به غرفه‌ای نیاز دارید که متناسب با ابعاد تجهیزات باشد. یک غرفه معمولی برای وسایل نقلیه ساختمانی یا معدنی بین ۳۰ تا ۶۰ فوت طول، ۱۵ تا ۲۰ فوت عرض و ۱۵ فوت یا بیشتر ارتفاع دارد. این غرفه‌های بزرگ اغلب از جریان رو به پایین کامل یا غرفه‌های اسپری نیمه‌جریان رو به پایین طراحی‌های جریان هوا، بسته به ساختار کف تاسیسات و الزامات خروجی هوا استفاده می‌کنند.

غرفه معمولی برای وسایل نقلیه ساختمانی یا معدنی: ۳۰ تا ۶۰ فوت طول، ۱۵ تا ۲۰ فوت عرض و ۱۵+ فوت ارتفاع.

جایگزین غرفه‌های اسپری نیمه‌جریان رو به پایین، سازشی برای تاسیساتی است که نمی‌توانند گودال‌های کف نصب کنند. هوا از طریق یک بخش سقفی فیلتر شده در جلو وارد شده و به صورت مورب به سمت خروجی عقب جریان می‌یابد. این طراحی همچنان کنترل خوبی بر ذرات معلق برای قطعات بزرگ فراهم می‌کند، اگرچه از نظر عملکرد در هندسه‌های پیچیده به پای جریان رو به پایین کامل نمی‌رسد. هنگامی که قطعات هوافضا یا تجهیزات دریایی با اشکال پیچیده را پرداخت می‌کنید، غرفه رنگ با جریان رو به پایین کامل، انتخاب برتر برای پوشش یکنواخت و کنترل آلودگی باقی می‌ماند.

مزایا و محدودیت‌ها

مزایای کلیدی برای کیفیت پرداخت و ایمنی

غرفه رنگ با جریان رو به پایین، بزرگترین مزیت خود را از طریق جریان هوای عمودی ارائه می‌دهد. نیروی جاذبه، ذرات معلق رنگ را به سمت پایین و دور از قطعه کار می‌کشد، به جای اینکه اجازه دهد به صورت افقی روی سطوح عمودی حرکت کنند. این کنترل جهت‌دار، پرداختی یکنواخت با نقص‌های کمتر ایجاد می‌کند که مستقیماً به زمان کمتر صرف‌شده برای سنباده‌زنی و پولیش پس از هر کار منجر می‌شود. شما به پرداختی با کیفیت بالا روی هندسه‌های پیچیده دست می‌یابید که سیستم‌های جریان متقاطع به سادگی نمی‌توانند با آن رقابت کنند.

ایمنی اپراتور با این طراحی به طور قابل توجهی بهبود می‌یابد. خروجی هوای هم‌سطح کف، بخارات و ذرات معلق در هوا را قبل از رسیدن به ناحیه تنفسی شما جذب می‌کند. تخلیه کارآمد، جو را در طول فرآیند اسپری تمیزتر نگه می‌دارد و قرار گرفتن شما در معرض بخارات خطرناک رنگ و ایزوسیانات‌ها را کاهش می‌دهد. فضای کاری محصور و با نور مناسب نیز نفوذ گرد و غبار را به حداقل رسانده و هم شما و هم قطعه کار را از آلودگی محافظت می‌کند.

ملاحظات هزینه و نصب

نقطه ضعف اصلی سیستم جریان رو به پایین، سرمایه‌گذاری اولیه است. شما در مقایسه با یک غرفه جریان متقاطع با ابعاد مشابه، هزینه بیشتری در ابتدا پرداخت خواهید کرد. نصب اغلب نیازمند پایه‌های فولادی برای بالا بردن غرفه یا یک گودال بتنی برای خروجی هوای زیر کف است. تاسیساتی که گودال‌های موجود ندارند، با هزینه‌های ساخت اضافی و تقویت ساختاری احتمالی مواجه می‌شوند.

هزینه‌های عملیاتی نیز بالاتر است. حجم بیشتر جریان هوا نیازمند انرژی بیشتری برای گرم کردن و حرکت دادن هوا در سیستم است. با این حال، می‌توانید بخشی از این هزینه را از طریق نگهداری مناسب جبران کنید. یک مانومتر میزان گرفتگی فیلتر را ردیابی می‌کند و یک فیلتر با کیفیت معمولاً حداقل ۱۰۰ ساعت عملیاتی قبل از تعویض دوام می‌آورد. فیلترهای مسدود شده جریان هوا را کاهش داده، به فن‌های خروجی فشار وارد کرده و شرایط بالقوه قابل اشتعال ایجاد می‌کنند. بازرسی منظم دفترچه‌های راهنمای ماشین‌آلات و مقررات تولید، غرفه اسپری شما را با کدها منطبق نگه داشته و از جریمه‌ها جلوگیری می‌کند.

فیلترهای خروجی توسط استانداردهای ملی انتشار برای آلاینده‌های هوای خطرناک (NESHAP) برای کاهش خطرات بهداشتی و زیست‌محیطی الزامی شده‌اند. هنگام تعویض فیلترها، آن‌ها را با حداقل تکان دادن در کیسه قرار داده و در یک سطل زباله بیرونی دور بریزید. هرگز غرفه را بدون فیلتر در حین تعویض کار نیندازید. برای تاسیساتی که نمی‌توانند گودال‌های کف را جای دهند، غرفه اسپری نیمه‌جریان رو به پایین یک سازش ارائه می‌دهد، اگرچه عملکرد کمتری روی اشکال پیچیده دارد. این عوامل را در برابر حجم تولید و الزامات پرداخت خود بسنجید تا تعیین کنید آیا این سرمایه‌گذاری برای عملیات شما منطقی است یا خیر.

انتخاب غرفه رنگ با جریان رو به پایین

مشخصات کلیدی برای ارزیابی

اندازه غرفه، تمام مشخصات دیگر را تعیین می‌کند. عامل اصلی تعیین‌کننده CFM مورد نیاز شما، اندازه قطعاتی است که رنگ می‌کنید. برای یک غرفه جریان رو به پایین، CFM را با ضرب کردن سطح مقطع افقی غرفه در سرعت هوای مورد نیاز محاسبه کنید، که OSHA حداقل آن را ۱۰۰ فوت در دقیقه تعیین کرده است. یک غرفه جریان رو به پایین استاندارد با عرض ۱۶ فوت، طول ۴۰ فوت و ارتفاع ۱۴ فوت را در نظر بگیرید که با سرعت هوای معمول ۵۰ فوت در دقیقه کار می‌کند. کل جریان هوا ۱۶ × ۴۰ × ۵۰ = ۳۲,۰۰۰ CFM است و حجم غرفه ۸,۹۶۰ فوت مکعب است که نرخ تعویض هوای ۳.۵ بار در دقیقه را به دست می‌دهد. غرفه‌های جریان رو به پایین معمولاً به ۲۰ تا ۴۰ درصد هوای بیشتری نسبت به غرفه‌های جریان متقاطع با همان ابعاد نیاز دارند.

هنگام ارزیابی نیازهای خود، این عوامل را در نظر بگیرید:

• اندازه و نوع غرفه. غرفه‌های بزرگتر برای کامیون‌ها یا اتوبوس‌ها به ظرفیت جریان هوای بالاتری نیاز دارند که سیستم‌های جریان رو به پایین را ایده‌آل می‌کند.
• حجم و دفعات رنگ‌آمیزی. تاسیسات با تولید بالا از سیستم‌های جریان رو به پایین برای حفظ خروجی و کیفیت ثابت بهره می‌برند.
• محدودیت‌های بودجه. اگرچه هزینه اولیه جریان رو به پایین بیشتر است، افزایش بهره‌وری می‌تواند سرمایه‌گذاری را توجیه کند.
• الزامات صنعت. بخش‌های خودرو، هوافضا و صنعتی هر کدام استانداردهای نظارتی و کیفیت پرداخت متفاوتی دارند که نیازهای CFM را دیکته می‌کند.

غرفه‌های جریان رو به پایین به ۲۰ تا ۴۰ درصد هوای بیشتری نسبت به جریان متقاطع نیاز دارند که به هزینه‌های عملیاتی می‌افزاید. برای وسایل نقلیه لوکس یا رنگ‌آمیزی با حجم بالا، CFM افزایش‌یافته با نقص‌های کمتر و زمان پولیش کمتر توجیه می‌شود. سبک جریان هوا را با محصول خود مطابقت دهید. اگر وسایل نقلیه بزرگی مانند اتوبوس رنگ می‌کنید، جریان رو به پایین ضروری است. برای قطعات کوچکتر، جریان متقاطع ممکن است کافی باشد. غرفه‌های جریان رو به پایین هنگام رنگ‌آمیزی زیر قطعات بزرگی مانند قایق‌ها چالش‌برانگیز هستند، زیرا نقاش در خلاف جهت جریان هوای رو به پایین کار می‌کند.

بازده فیلتراسیون یکی دیگر از مشخصات حیاتی برای اطمینان از انطباق با استانداردهای زیست‌محیطی است.

مقررات ایمنی، طراحی و عملکرد اتاق رنگ شما را تعیین می‌کنند. جدول زیر الزامات کلیدی را خلاصه می‌کند:

الزامات اضافی OSHA:

سطح روشنایی نیز اهمیت دارد. شما به نور کافی برای تشخیص عیوب قبل از خشک شدن رنگ نیاز دارید. روشنایی مناسب برای کنترل کیفیت ضروری است.

چرا GUANGLI اتاق‌های رنگ با استانداردهای حرفه‌ای مطابقت دارند

اتاق‌های رنگ حرفه‌ای برای مطابقت با استانداردهای دقیق ایمنی و کیفیت طراحی شده‌اند، از جمله انطباق با NFPA 33 برای اطفای حریق و OSHA 29 CFR 1910.107 برای تهویه و ایمنی الکتریکی. این استانداردها محیط کاری ایمن و کیفیت پرداخت یکنواخت را تضمین می‌کنند. هنگام انتخاب اتاق رنگ، گزینه‌های قابل تنظیم برای اندازه، فیلتراسیون و روشنایی را متناسب با کاربرد خاص خود در نظر بگیرید. نصب و نگهداری صحیح نیز برای عملکرد بهینه و انطباق با مقررات حیاتی است.

اتاق رنگ با جریان هوای رو به پایین (Downdraft)، جریان هوای عمودی، کنترل عالی بر ذرات معلق و فضای کاری تمیز و ایمن را فراهم می‌کند. این ویژگی‌ها آن را به استاندارد حرفه‌ای برای پرداخت‌های بی‌نقص تبدیل کرده است. قبل از خرید، نوع کاربرد، حجم تولید و محدودیت‌های تأسیسات خود را ارزیابی کنید. بررسی کنید که آیا کف سالن شما امکان ساخت گودال یا استفاده از پایه‌های فولادی را دارد یا خیر. اگر نه، اتاق‌های رنگ با جریان هوای نیمه رو به پایین (Semi-downdraft) جایگزینی کاربردی با عملکردی کمی پایین‌تر ارائه می‌دهند.

یک اتاق رنگ با جریان هوای رو به پایین باکیفیت، هزینه نیست، بلکه سرمایه‌گذاری در کیفیت پرداخت یکنواخت و ایمنی عملیاتی است. محصولات تولیدکنندگان معتبر را برای یافتن راه‌حل‌های سفارشی و مشاوره تخصصی بررسی کنید. برای دریافت پیش‌فاکتور شخصی‌سازی‌شده با تولیدکننده تماس بگیرید یا راهنمای جامع خریدار را برای مقایسه مشخصات دانلود کنید.

سوالات متداول

هر چند وقت یک‌بار باید فیلترهای اتاق رنگ با جریان هوای رو به پایین را تعویض کرد؟

یک فیلتر باکیفیت معمولاً حداقل ۱۰۰ ساعت کارکرد دوام می‌آورد. از مانومتر برای ردیابی میزان گرفتگی فیلتر استفاده کنید. فیلترهای مسدود شده جریان هوا را کاهش داده و به فن‌های خروجی فشار وارد می‌کنند. برای حفظ ایمنی و کیفیت پرداخت، آن‌ها را به‌موقع تعویض کنید.

آیا می‌توان اتاق رنگ با جریان هوای متقاطع (Crossdraft) را به جریان هوای رو به پایین تبدیل کرد؟

تبدیل نیازمند تغییرات ساختاری قابل‌توجهی است. شما به پایه‌های فولادی برای بالا بردن اتاق یا یک گودال بتنی برای خروجی هوای هم‌سطح کف نیاز دارید. برای اکثر تأسیسات، نصب یک اتاق رنگ جدید با جریان هوای رو به پایین عملی‌تر از بازسازی اتاق موجود است.

تفاوت اتاق رنگ با جریان هوای رو به پایین با جریان هوای نیمه رو به پایین چیست؟

اتاق رنگ با جریان هوای رو به پایین کامل، هوا را به‌صورت عمودی از سقف به سمت خروجی‌های کف هدایت می‌کند. اتاق‌های رنگ با جریان هوای نیمه رو به پایین، هوا را به‌صورت مورب از بخش جلویی سقف به سمت خروجی عقب هدایت می‌کنند. برای هندسه‌های پیچیده، جریان هوای رو به پایین کامل را انتخاب کنید. زمانی که امکان ایجاد گودال در کف وجود ندارد، جریان هوای نیمه رو به پایین را انتخاب کنید.

آیا می‌توان وسایل نقلیه بزرگ را در اتاق رنگ با جریان هوای رو به پایین رنگ‌آمیزی کرد؟

بله. اتاق‌های با جریان هوای رو به پایین برای اتوبوس‌ها و کامیون‌ها بسیار مناسب هستند. جریان هوای عمودی سطوح بلند و تخت را به‌طور مؤثر پوشش می‌دهد. برای تجهیزات بسیار بزرگ، ممکن است به اتاقی با طول ۳۰ تا ۶۰ فوت نیاز داشته باشید. اگر تأسیسات شما امکان ایجاد گودال در کف را ندارد، اتاق‌های رنگ با جریان هوای نیمه رو به پایین را در نظر بگیرید.

چه استانداردهای ایمنی برای اتاق‌های رنگ با جریان هوای رو به پایین اعمال می‌شود؟

استاندارد NFPA 33 نیازمند سیستم اطفای حریق و قفل‌های ایمنی تهویه است. استاندارد OSHA 29 CFR 1910.107 سرعت جریان هوای ۱۰۰ فوت در دقیقه (FPM) و قطعات الکتریکی ضد انفجار را الزامی می‌کند. اطمینان حاصل کنید که تولیدکننده از این مقررات پیروی می‌کند.
